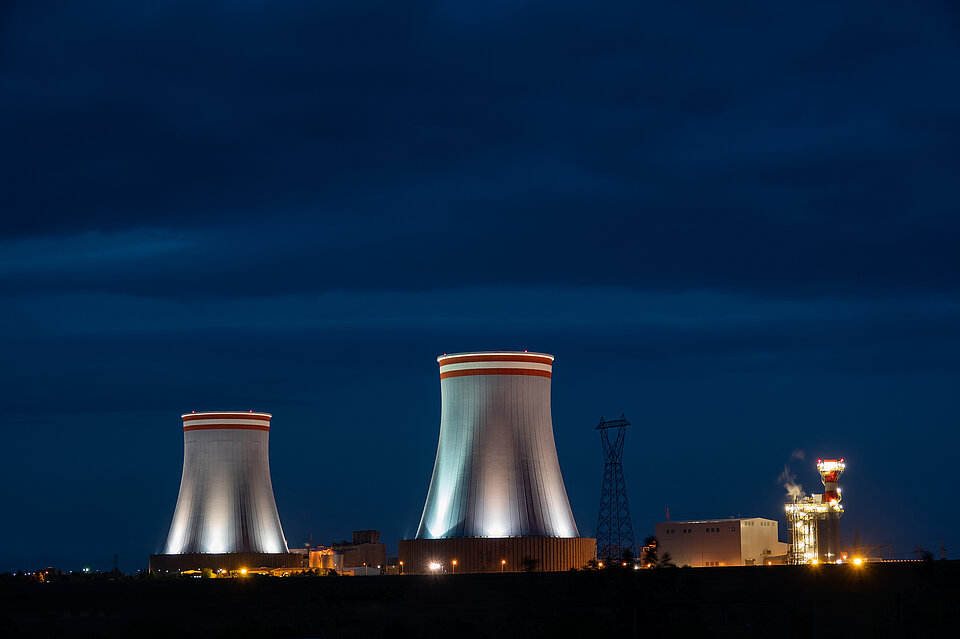

Kabel für Kernkraftwerke
Ein breites Portfolio an einsatzbereiten Stromkabeln für kerntechnische Anlagen – von zugelassenen sicherheitsrelevanten Konstruktionen der Klasse 1E bis hin zu abgeschirmten, hochtemperaturbeständigen und vollständig maßgeschneiderten Lösungen für raue Umgebungen.
Die Stromverteilung in Kernkraftwerken ist kein Problem, das sich mit einem einzigen Kabel lösen lässt. Habia bietet zugelassene und anwendungsspezifische einadrige, mehradrige, abgeschirmte, gepanzerte, hochtemperaturbeständige und hybride Kabelkonstruktionen an. Diese werden durch kundenspezifische Konstruktionen ergänzt, wenn Standardoptionen die strengen elektrischen, mechanischen oder sicherheitstechnischen Qualifikationsanforderungen nicht erfüllen können.
Die richtige Lösung kann ein anerkannter Typ für den Nuklearbereich oder eine speziell entwickelte Kombination sein. Die Auswahl beginnt mit der Sicherheitsklassifizierung, der Spannung, dem Strom, der kumulativen Strahlungsdosis und den LOCA-Überlebensprofilen. Ein Stromkabel sollte zum System, zur Betriebsumgebung und zum Qualifizierungsplan passen und darf der Sicherheitsbehälterkonstruktion keine unnötigen Belastungen hinsichtlich Größe, Gewicht oder Anschlussbelastung auferlegen.
Die besonderen Stärken der Habiatron-Stromkabel
Habia bietet kein einzelnes Produkt, sondern ein breites Portfolio an Kabeln für Kernkraftwerke. Dazu gehören Kabeltypen, die anerkannten Normen für Kernkraftwerke wie IEEE 383 entsprechen, sowie dünnwandige, leichte und brandgefährdungsarme Konstruktionen für Sicherheitsbehälter, Hochtemperaturausführungen und vollständig maßgeschneiderte Kabel.
Diese Bandbreite ermöglicht es, die Konstruktion genau an die jeweiligen Anforderungen anzupassen: Sicherheitsklassifizierung (Klasse 1E und Nicht-Klasse 1E), elektrische Belastung, Spannungsabfall, Verlegeraum, thermische Belastung, Strahlungsdosis, Brandverhalten, EMV oder behördliche Zulassung. Leiter, Isolierung, Abschirmung, Armierung, Mantel und Zusatzelemente können gemeinsam für sicherheitskritische, primärseitige und Balance-of-Plant-Anwendungen ausgewählt werden.
Vorteile auf einen Blick
-
Sicherheitszertifiziert nach Klasse 1E
Entwickelt, gefertigt und streng geprüft, um sicherheitsrelevante kerntechnische Systeme zu unterstützen und einen unterbrechungsfreien Betrieb sowohl unter Normalbedingungen als auch bei Auslegungsereignissen zu gewährleisten.
-
LOCA-zertifizierte Langlebigkeit
Entwickelt, um rauen Umgebungsbedingungen standzuhalten, darunter Hochdruckdampf, Chemikalienspritzer und Spitzentemperaturen bei einem Kühlmittelverlustunfall.
-
Elektrische Leistung durch Konstruktion
Leiterquerschnitt, Nennspannung, Spannungsabfall, Isolierung und thermische Eigenschaften werden entsprechend der Last und der Installation ausgewählt.
-
Nuklearrelevante Werkstoffe
Strahlungsbeständige Verbindungen können entsprechend den pflanzenspezifischen Anforderungen ausgewählt werden.
-
Geringerer Installationsaufwand
Eine kompakte oder multifunktionale Bauweise kann die Anzahl der Kabel, den Platzbedarf für die Verlegung und den Montageaufwand in beengten Einbauräumen reduzieren.
-
Unterstützung bei der Qualifizierung
Habia begleitet den gesamten Prozess von der Anforderungsdefinition und der Kabelauslegung bis hin zu Tests, Dokumentation, nuklearer Qualifizierung (einschließlich thermischer Alterung, Strahlungsalterung, Erdbebensicherheit und LOCA-Simulation) sowie der Industrialisierung.
Technische Daten
Die endgültigen Werte richten sich nach der gewählten oder individuell angepassten Konstruktion. Überprüfen Sie alle Nennwerte, Abmessungen und Zulassungen im Produktdatenblatt oder in der Projektspezifikation.
| PARAMETER | VERFÜGBARE GESTALTUNGSRICHTUNGEN |
|---|---|
| Sicherheitsklassifizierung | Klasse 1E (raue Umgebung), Klasse 1E (milde Umgebung) und Nicht-Klasse 1E / Balance of Plant (BOP) |
| Unfallverhalten | LOCA-zertifiziert (Kühlmittelverlustunfall), einschließlich Beständigkeit gegen Thermoschock, Hochdruckdampf und chemische Spritzwasserbelastung |

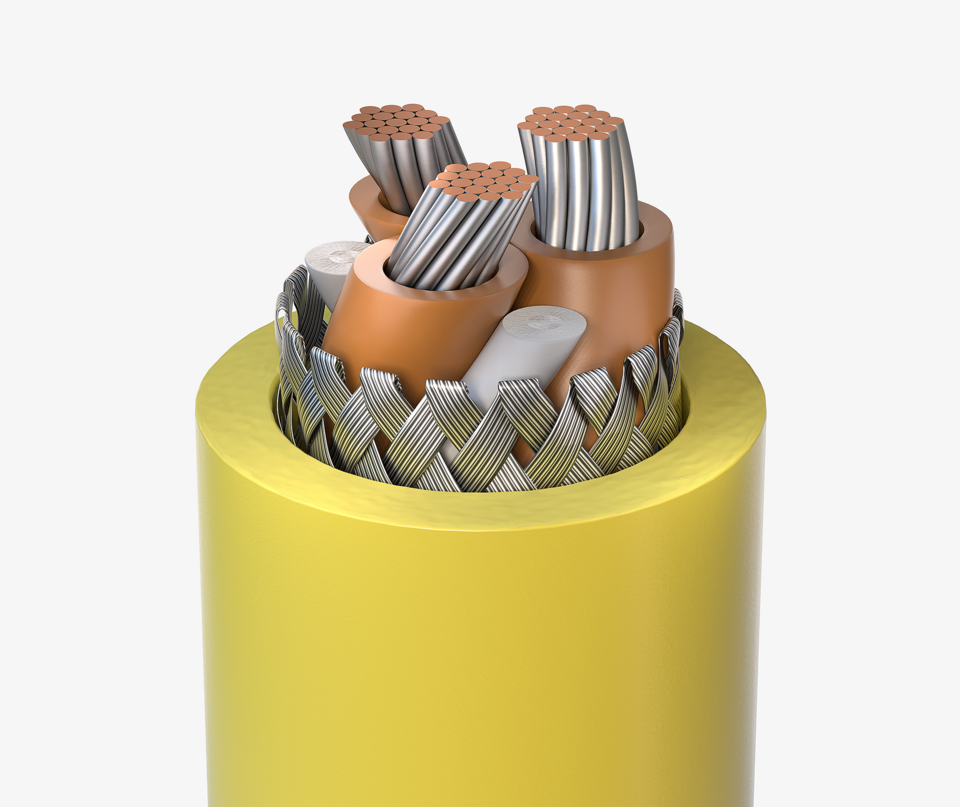

| Konstruktion | Ein- oder mehradriges Stromkabel; abgeschirmt, ungeschirmt, gepanzert, flexibel, hochtemperaturbeständig oder in Hybridausführung |
| Leiter | Kupferleiter; Querschnitt, Verseilung und Biegeklasse je nach Anforderung ausgewählt |
| Leiterkonfiguration | Konfigurierbare Leistungsadern sowie optionale Schutz-, Steuer-, Signal- oder Glasfaserelemente |
| Abschirmung | Geflecht, Folie oder kombinierte Abschirmung; Abdeckung und Ableitungsdrahtkonzept anwendungsspezifisch |
| Isolierung / Mantel | ETFE, HFI 260, HFS 80 N, HFS 105 XL Typ B und weitere Spezialmischungen, je nach Ausführung |
| Elektrische Nennwerte | Spannung, Leiterwiderstand und Isolationsleistung: konstruktionsabhängig |
| Strahlungsbeständigkeit | Kumulative Strahlungsalterung bei hoher Dosis (Gamma/Neutronen), spezifiziert für die Installationszone |
| Brand- und Rauchverhalten | Flammhemmende, raucharme und halogenfreie (LSZH) Ausführungen erhältlich, abhängig von der Bauweise |
Isolier- und Mantelmaterialien für Kernkraftwerkskabel
Die Materialien von Stromkabeln bestimmen die Strombelastbarkeit, die Abmessungen, das Gewicht, die Flexibilität und die Lebensdauer in der Anlagenumgebung. Habia passt Isolier- und Mantelsysteme an Spannung, Temperatur, kumulative Strahlungsdosis, Flüssigkeiten, Abrieb, Brandverhalten und Zulassungsanforderungen an.
-
ETFE
Eine ausgezeichnete Wahl für dünnwandige, leichte Leistungskerne, die Zähigkeit, Flammwidrigkeit und eine breite Medienbeständigkeit gemäß anspruchsvollen kerntechnischen Spezifikationen erfordern.
-
HFI 260
Ein aromatisches thermoplastisches Polymer mit hervorragenden mechanischen und chemischen Beständigkeitseigenschaften auch bei hohen Temperaturen, sehr strahlungsbeständig, dünnwandig, halogenfrei, raucharm und mit geringer Flammenausbreitung.
-
HFS 80 N
Ein flammhemmender, raucharmer und halogenfreier (LSZH) Mantel für Hochleistungskabeltrassen. Umfassend geprüft für Anwendungen, die maximalen Brand-, Druck- und Strahlungsschutz erfordern.
-
HFS 105 XL Typ B
Ein robuster, strahlenvernetzter, flammhemmender, raucharmer und halogenfreier (LSZH) Mantel für Hochleistungsstromleitungen. Umfassend unter LOCA-Bedingungen getestet für Anwendungen in Sicherheitsbehältern, die höchsten Brand-, Druck- und Strahlenschutz erfordern.
Zertifikate und Zulassungen
Habia fertigt Kernkraftkabel, die gemäß anerkannten internationalen Regulierungs- und Qualitätsrahmen zugelassen sind oder diesen entsprechen. Je nach Bauart können dazu ausgewählte Teile von [z. B. ASME Abschnitt III, IEEE 323, IEEE 383, RCC-E, KTA] sowie anlagenspezifische Typenzulassungen und Zertifizierungen durch unabhängige Prüfstellen oder Atombehörden gehören.
Wichtig: Die Zulassungen gelten für bestimmte Kabeltypen und -konstruktionen. Bitte klären Sie vor der Spezifikation mit Habia die erforderliche Norm, den Produktionsstandort und den Status des Zertifikats ab. Für weitere Informationen zu den jeweiligen Zulassungen wenden Sie sich bitte an uns.
Anwendungen für Kabel in der Kernenergie
Primäre Eindämmung (Klasse 1E, raue Umgebung)
Reaktorkühlmittelpumpen, Hochleistungsventile und sicherheitskritische Stellantriebe innerhalb des Sicherheitsbehälters erfordern Lösungen, die für LOCA-Umgebungen zertifiziert sind. Die Kabel reichen von anerkannten Standardtypen bis hin zu robusten Ausführungen, die unter Berücksichtigung von hohen Stromstärken, kumulativen Strahlungsdosen und strengen behördlichen Qualifikationsanforderungen ausgewählt werden.

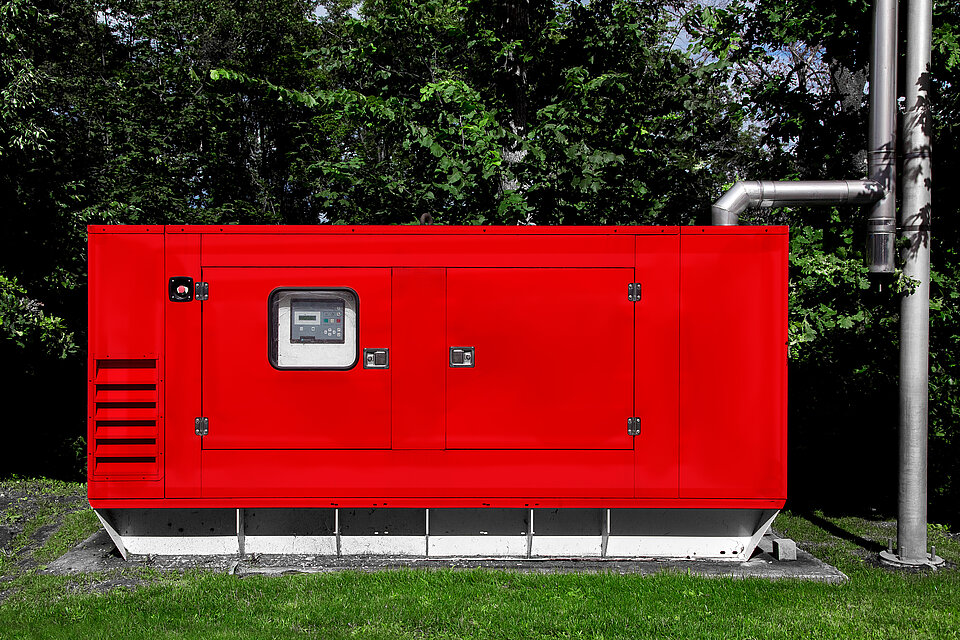

Notstrom- und Sicherheitssysteme (Klasse 1E, gemäßte Umgebungsbedingungen)
Gebäude für Dieselgeneratoren und sicherheitsrelevante Schaltanlagen erfordern feste und flexible Stromversorgungswege, die einen Ausgleich zwischen beengten Einbaubedingungen, geringer Brandgefahr, Anlagenflüssigkeiten und langfristigem Wartungszugang schaffen. Zu den Optionen gehören abgeschirmte oder gepanzerte Ausführungen.

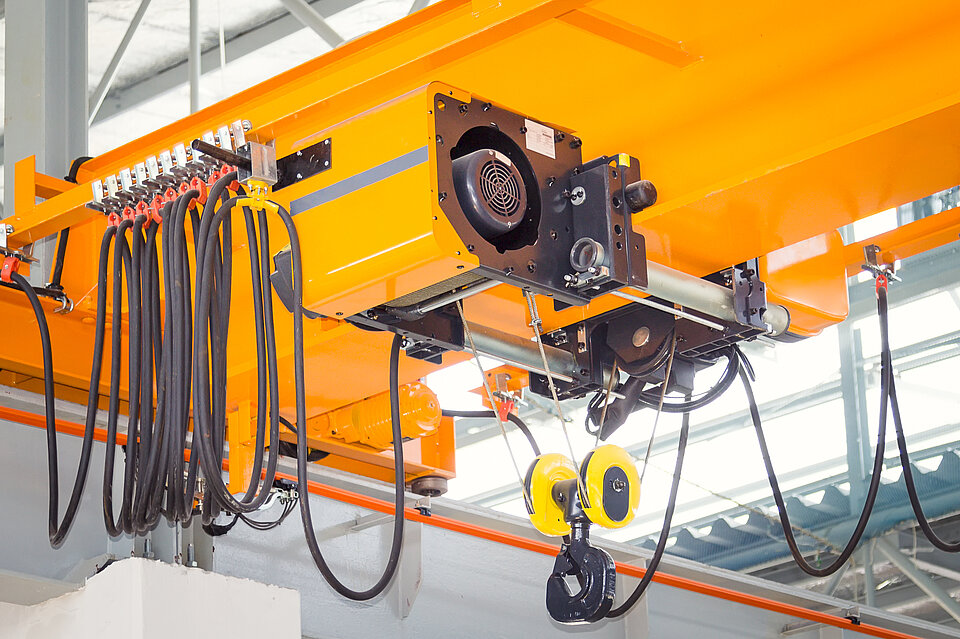

Kraftstoffumschlag und Kräne (nicht Klasse 1E / Betrieb)
Bei Betankungsmaschinen, Portalkranen und Unterwasser-Handhabungssystemen kommt es vor allem auf Leistungsdichte, Temperaturbeständigkeit, Zugfestigkeit und Langzeitbeständigkeit gegenüber Strahlungsalterung an. Dünnwandige Kunststoffe, maßgeschneiderte Leichtbaukonstruktionen und Hochspannungslösungen bieten verschiedene Wege zur Realisierung der erforderlichen Leistungsarchitektur für Handhabungssysteme.
Ihr individuelles Kabel – ganz nach Ihren Wünschen
Nenne zuerst die schwierige Anforderung.
Der Mehrwert von Habia kommt dort zum Tragen, wo bei Standard-Stromkabeln vermeidbare Kupfermengen, zusätzliches Gewicht oder Belastungen an den Anschlüssen entstehen. Teilen Sie uns die Sicherheitsklasse (Klasse 1E oder nicht Klasse 1E), Spannung, Stromstärke, Einschaltdauer, den zulässigen Spannungsabfall, die Verlegung, die Bewegung, die Temperatur, die kumulative Strahlendosis, das LOCA-Profil und den Qualifizierungsweg mit; Habia kann daraus ein herstellbares, dokumentierbares Stromkabel-Design erstellen.
Sprechen Sie mit Habia über Ihre Anforderungen an Stromkabel und wählen Sie das passende Portfolio oder eine maßgeschneiderte Konstruktion für Ihr System aus:
