Militärkabel
Normkonforme Drähte, Kabel und Kabelbäume für Verteidigungsplattformen in der Luft, zu Lande und auf See.
Die Anforderungen an militärische Kabel vereinen hohe elektrische Leistungsfähigkeit mit anspruchsvollen physikalischen, thermischen und chemischen Bedingungen, die durch strenge Qualifikationsstandards abgesichert sind. Die Auswahl einer zweckgebundenen Kabellösung trägt dazu bei, die Zulassung und Integration zu optimieren, Risiken über die gesamte Lebensdauer hinweg zu reduzieren und die langfristige Zuverlässigkeit zu gewährleisten. Habia bietet zugelassene und normkonforme Kabelfamilien sowie maßgeschneiderte Lösungen für Radarsysteme, Waffenstationen, Fahrzeuge, Schiffe, Sonar, U-Boote, Flugzeuge, Drohnen und Satelliten. Das Leistungsspektrum reicht von Einzeldrähten und Signalkabeln bis hin zu Strom-, Koaxial- und Hybridsystemen.
Warum Habia?
Habia unterstützt den Verteidigungssektor seit den 1970er Jahren und fertigt Kabel gemäß ausgewählten Teilen der Normen Def Stan 61-12, VG 95218, BS 3G 210 sowie weiterer nationaler, flugzeugspezifischer und maritimer Anforderungen. Die kundenspezifische Konstruktion umfasst Leiter, Abschirmungen, Hüllen, Füllmaterialien, Armierungen und Verstärkungselemente.
Kunden erhalten technische Unterstützung bei der Auslegung, Entwicklung und Dokumentation strenger Spezifikationen sowie bei der Konstruktion, Prüfung, Qualifizierung und der Herstellung von Kabelbäumen. Dies verringert das Risiko bei der Umsetzung der schriftlichen Norm in das installierte System.
Vorteile auf einen Blick
-
Entworfen unter Berücksichtigung der Vorgabe
Durchmesser, Biegeradius, Biegefestigkeit, Abschirmung und Umweltbeständigkeit sind in einer einzigen Konstruktion vereint.
-
Verteidigungsrelevante Materialien
Je nach plattformspezifischen Anforderungen sind Fluorpolymere und Habia-Compounds wie HFS 107 XL B, HFS 125 XL und TPS 125 XL eine gute Wahl.
-
Plattform- und Lebenszykluswert
Kompakte, langlebige Konstruktionen reduzieren Gewicht, Austauschbedarf, Wartungsaufwand und Umgestaltungsaufwand über den gesamten Lebenszyklus der Plattform hinweg.
-
Zuverlässige Steuerungs- und Signalverarbeitung
Abschirmung und Verlegung bieten eine wirksame Lösung zur Bekämpfung elektromagnetischer Störungen und zur Gewährleistung eines zuverlässigen, gleichbleibenden Betriebs.
-
Geringerer Installationsaufwand
Eine kompakte oder multifunktionale Bauweise reduziert die Anzahl der Kabel, den Platzbedarf für die Verlegung und den Montageaufwand.
-
Unterstützung bei der Qualifizierung
Habia begleitet den gesamten Prozess von der Anforderungsdefinition und der Kabelkonstruktion bis hin zu Tests, Dokumentation, Qualifizierung und Serienfertigung.
Technische Daten
Die endgültigen Werte richten sich nach der gewählten oder individuell angepassten Konstruktion. Überprüfen Sie alle Nennwerte, Abmessungen und Zulassungen im Produktdatenblatt oder in der Projektspezifikation.
| PARAMETER | VERFÜGBARE GESTALTUNGSRICHTUNGEN |
|---|---|

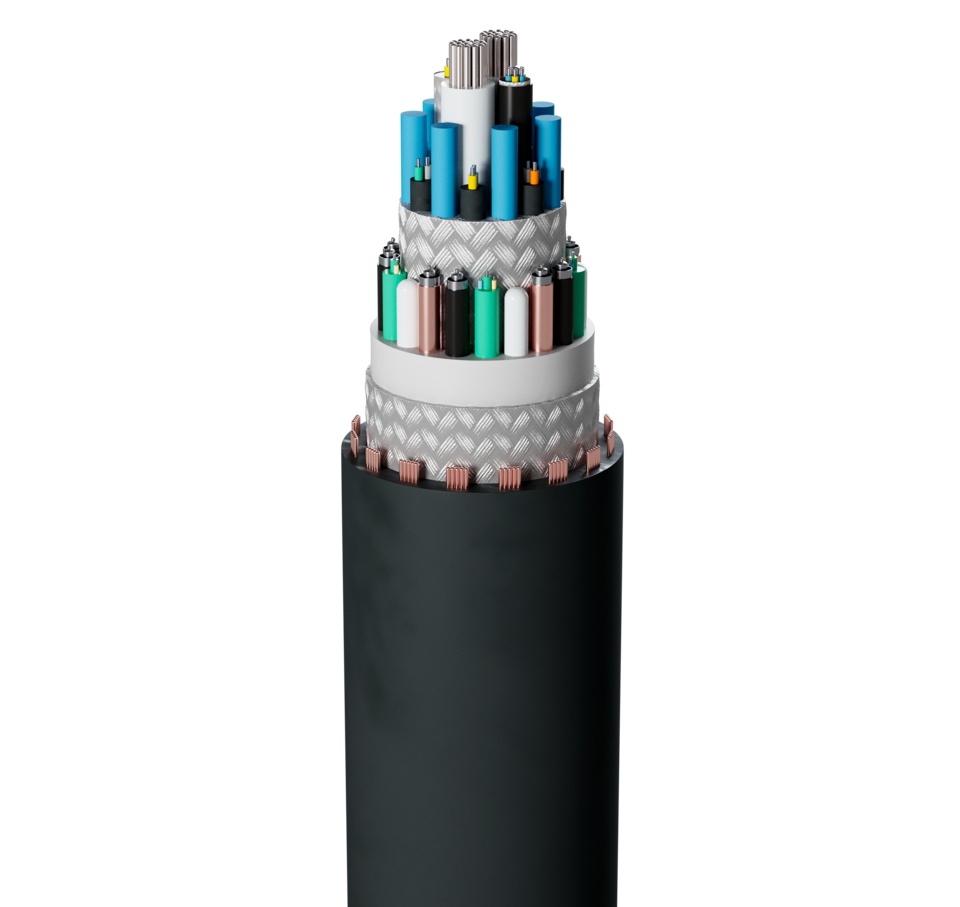

| Ausführungen | Mehradriges Steuerkabel; geschirmte, ungeschirmte oder hybride Konfigurationen |
| Leiter | Kupferleiter; Querschnitt, Verseilung und Biegefestigkeitsklasse nach Anforderung |
| Aderkonfiguration | Anzahl der Adern, Paare und Funktionselemente konfigurierbar |
| Abschirmung | Geflecht-, Folien- oder kombinierte Abschirmung; Abdeckung und Ableitungsdrahtkonzept anwendungsspezifisch |
| Isolierung / Mantel | ETFE, FEP, PTFE, HFS 107 XL B, HFS 125 XL, TPS 125 XL und weitere Spezialmischungen, je nach Ausführung |
| Elektrische Nennwerte | Spannung, Leiterwiderstand und Isolationsleistung: konstruktionsabhängig |
| Temperaturbereich | Material- und konstruktionsabhängig |
| Mechanische Eigenschaften | Biegeradius, Zugbelastung, Biege-, Torsions- und Abriebfestigkeit entsprechend dem Einsatzzyklus definiert |
| Brand- und Rauchverhalten | Flammhemmende und halogenfreie Varianten verfügbar, abhängig von der Konstruktion |
| Kennzeichnung und Farben | Aderkennzeichnung, Mantelfarbe und Beschriftung konfigurierbar |
Isolier- und Mantelmaterialien für Militärkabel
Die Materialien für militärische Kabel werden unter Berücksichtigung der elektrischen Funktion, der Temperatur, des Brandschutzes, der Beständigkeit gegenüber Flüssigkeiten, der Bewegungsanforderungen sowie des Qualifizierungsverfahrens für die jeweilige Plattform ausgewählt. Zu den Konstruktionen für den Verteidigungsbereich gehören gegebenenfalls HFS 107 XL B, HFS 125 XL und TPS 125 XL.
-
ETFE
Eine ausgezeichnete Wahl, wenn dünne Wandstärken, geringes Gewicht, Zähigkeit, Brandverhalten und Flüssigkeitsbeständigkeit miteinander kombiniert werden müssen. Habia setzt ETFE in anspruchsvollen Kabelbaureihen und gemäß anerkannten Spezifikationen ein.
-
FEP
Gut geeignet für hohe Temperaturen und chemisch anspruchsvolle Umgebungen, in denen eine zuverlässige elektrische Isolierung erforderlich ist. FEP wird in mehreren etablierten Kabelnormen verwendet.
-
PTFE
Empfohlen für extreme Temperatur- und chemische Bedingungen, die eine hervorragende dielektrische Leistung erfordern. PTFE ist ein bewährtes Material für Hochleistungsdrähte und -kabel.
Zertifikate und Zulassungen
Habia fertigt Verteidigungskabel, die gemäß anerkannten Rahmenwerken für Luftfahrt, Landstreitkräfte und Marine zugelassen sind oder diesen entsprechen. Je nach Bauart gehören dazu ausgewählte Teile von:
Dazu gehören auch Zulassungen für den Schiffsbetrieb von:
Wichtig: Die Zulassungen gelten für bestimmte Kabeltypen und -konstruktionen. Bitte klären Sie vor der Spezifikation mit Habia die erforderliche Norm, den Produktionsstandort und den Status des Zertifikats ab. Für weitere Informationen zu den jeweiligen Zulassungen wenden Sie sich bitte an uns.
Anwendungen für Militärkabel
Landverteidigung
VG- und national standardisierte Konstruktionen dienen zur Aufnahme von Fahrzeugen, Waffenstationen, Radar- und Kommunikationsanlagen. TPS 125 XL eignet sich besonders für robuste Verkleidungen von Landplattformen.
Marine- und U-Boot-Systeme
Brandarme, leichte und von Klassifikationsgesellschaften zugelassene Konstruktionen dienen als Tragkonstruktion für Schiffe, U-Boote und Sonarsysteme. HFS 107 XL B und HFS 125 XL erfüllen die hohen Anforderungen an Verkleidungen im Marinebereich.
Verteidigung und Luft- und Raumfahrt
Seile für Flugzeugzellen und maßgeschneiderte Leichtbaukabel kommen in Flugzeugen, Drohnen und Satelliten zum Einsatz, wobei die Anforderungen unter anderem die Rückverfolgbarkeit, die Temperaturbeständigkeit, das Gewicht und die Zertifizierung umfassen.
Ihr individuelles Kabel – ganz nach Ihren Wünschen
Nenne zuerst die schwierige Anforderung.
Gemeinsame Nutzung der Plattform, der maßgeblichen Spezifikationen, der elektrischen Architektur und des Umweltprofils. Habia ermittelt die am besten geeignete, zugelassene Kabelfamilie oder entwickelt und qualifiziert eine maßgeschneiderte militärische Kabellösung.
