Die Kunst der Verkabelung

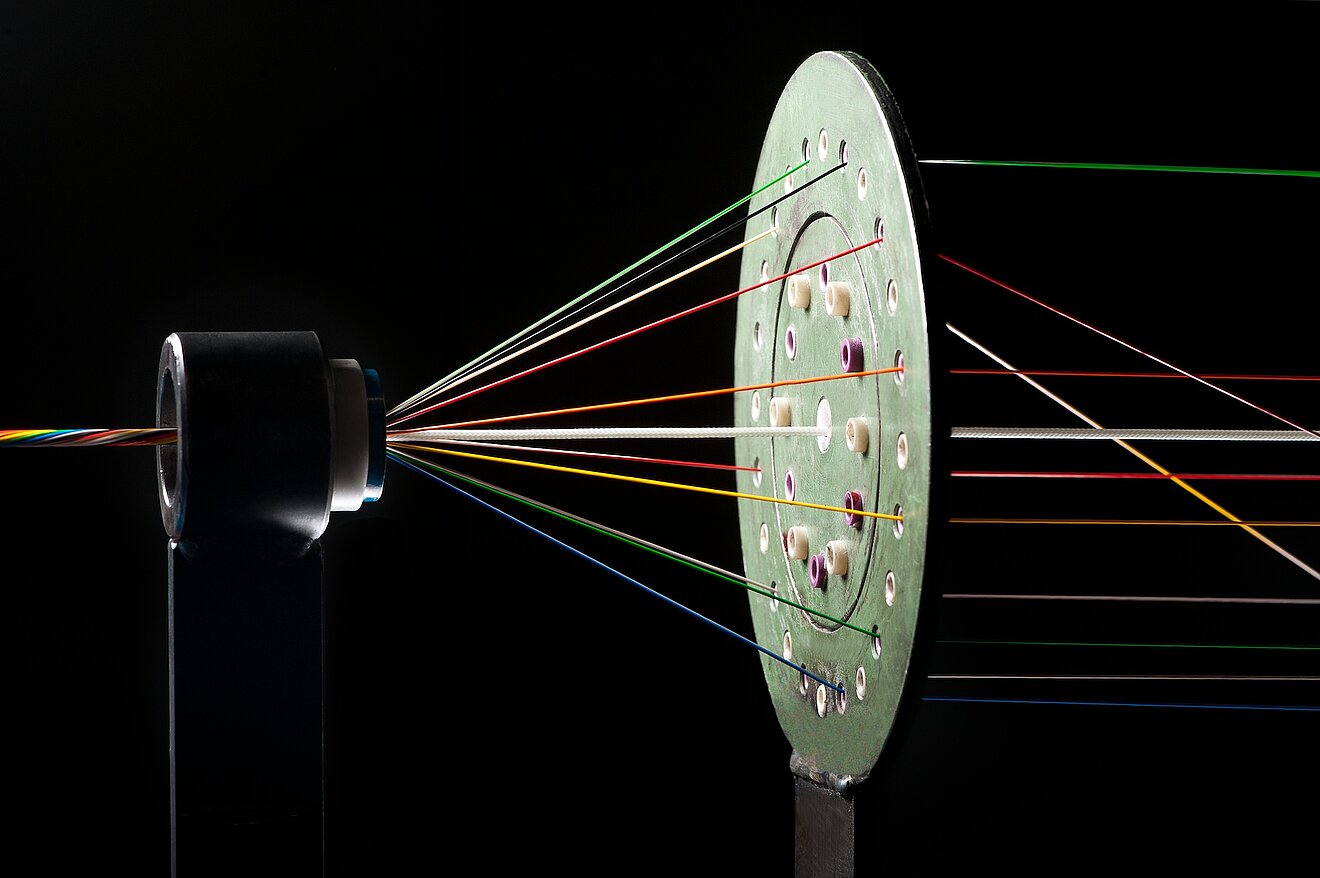

Beim Verseilen – oder auch „Verdrehen“, wie es auch genannt wird – werden alle Bestandteile zu einem runden und flexiblen Kabel zusammengefügt.

Es mag einfach erscheinen, aber warum sind Kabel in der Regel verdrillt und rund und nicht flach? Spielt es eine Rolle, ob die Verdrillung des Kabels sehr lang oder sehr kurz ist? Und wie sieht es mit der Richtung aus … ist es wirklich wichtig, ob sich alle Adern in dieselbe Richtung drehen?



Warum wir Dinge miteinander verkabeln

Der beste Grund, ein Kabel rund zu gestalten, ist, ihm Flexibilität in alle Richtungen zu verleihen. Flache Kabel können großartig sein, vorausgesetzt, das Kabel wird nur in eine Richtung gebogen. Flache Kabel haben im Vergleich zum Durchmesser eines runden Kabels eine viel geringere „Höhe“, was einen viel kleineren Biegeradius ermöglicht. Das Problem ist jedoch: Während die Höhe zwar geringer ist, ist die „Breite“ umso größer, und das Biegen des Kabels über die Breitenachse wird dadurch viel, viel schwieriger. Durch die Verlegung der Adern in runder Form erhält das Kabel die Fähigkeit, sich gleichmäßig in alle Richtungen zu biegen.



Ein steifes oder ein federndes Kabel?

Es ist die Lageweite (die Strecke, die ein Adernkern in Längsrichtung zurücklegt, während er sich um 360° um den Mittelpunkt eines Kabels dreht), die Eigenschaften wie die Flexibilität bestimmt. Je kürzer die Lageweite ist, desto mehr verhält sich das Kabel wie eine Spiralfeder, die sich leicht in jede Richtung biegen lässt.  Kurze Legelängen halten die Adern zudem viel besser zusammen und werden üblicherweise für ungeschirmte und ummantelungslose Kabel verwendet. Dies hat jedoch seinen Preis, da die Herstellung von Kabeln mit kurzer Legelänge deutlich länger dauert.

Eine lange Läge ermöglicht zwar eine deutlich schnellere Produktion, führt jedoch zu einem steifen Kabel und einer verkürzten Biegebeständigkeit. Lange Läge können sich jedoch positiv auf paarweise verseilte Kabel auswirken, da die Paare besser aneinanderliegen und so den Enddurchmesser verringern.



In die gleiche Richtung – oder auch nicht

Bei der Herstellung eines Kabels ist es wichtig, dass sich die zu verdrillenden Elemente abwechselnd in unterschiedliche Richtungen bewegen, damit das Kabel gleichmäßig ausbalanciert ist. Wenn sich alles in dieselbe Richtung dreht, wickelt sich das Kabel in sich selbst auf – was ideal sein kann, wenn ein Spiralkabel hergestellt wird, das in seine ursprüngliche Form zurückspringt. Indem wir jeder Lage abwechselnd Links- und Rechtsverdrillung geben, verhindern wir dies und verbessern die Biegsamkeit des Kabels in alle Richtungen.
