Abschirmung, auch als „Screening“ bezeichnet

Eine Abschirmung ist eine metallische Schicht, die über einen oder mehrere isolierte Leiter gelegt wird, um diese entweder vor elektrischen Störungen zu schützen oder zu verhindern, dass sie solche Störungen verursachen.



Folienabschirmung

Es gibt zwei Hauptformen von Folienabschirmungen: ein mit Polyester oder Polyimid beschichtetes Aluminiumband oder eine Kupferfolie. Beide erfordern einen Ableitungsdraht (in der Regel mit dem gleichen Querschnitt wie die anderen Adern im Kabel), um sie an einen Stecker anschließen zu können, und dieser wird häufig in den Zwischenräumen des Kabels verlegt. Ableitdrähte sind nicht immer erforderlich, wenn die Folie in Kontakt mit einem Geflecht steht. Folienabschirmungen bieten eine 100-prozentige optische Abdeckung, was bei höheren Frequenzen effektiver ist. Sie tragen im Allgemeinen nicht wesentlich zum Gesamtdurchmesser des Kabels bei und sind recht kostengünstig.

Umwickelte/geflochtene Abschirmung

Lapp-Abschirmungen (auch als „Served“-Abschirmungen bezeichnet) bestehen aus mehreren Drähten, die in derselben Richtung um das Kabel gewickelt sind. Diese werden in der Regel bei Spiralkabeln verwendet, bei denen das Kabel wiederholt nur in eine Richtung gebogen wird. Bei geflochtenen Abschirmungen sind die Drähte in beide Richtungen um das Kabel verwoben, was ihnen eine deutlich bessere Haltbarkeit und omnidirektionale Flexibilität verleiht.

Da gewickelte und geflochtene Abschirmungen aus mehreren Kupferdrähten bestehen, bieten sie bei niedrigeren Frequenzen eine deutlich bessere Abschirmung als Folien. Die Anzahl und die Winkel der Drähte lassen sich zudem anpassen, um die optische Abdeckung nach Wunsch zu erhöhen oder zu verringern.

Optimierte Geflechte finden zunehmend Verbreitung, insbesondere in militärischen Anwendungen. Diese Geflechte weisen eine sehr hohe optische Abdeckung (>90 %) auf, verwenden jedoch Geflechtwinkel, die ein leichtes Zurückschieben des Geflechts ermöglichen, wodurch sich das Kabel einfach anschließen lässt.

Super-geschirmt

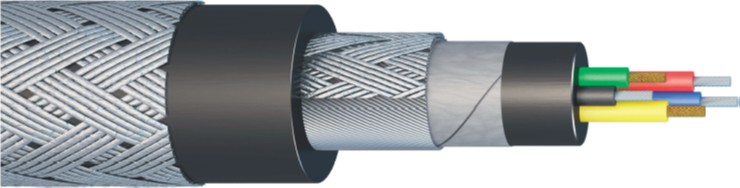

Um über einen breiten Frequenzbereich hinweg die bestmögliche Abschirmung zu erzielen, können mehrere geflochtene und Folienabschirmungen gemeinsam eingesetzt werden. Durch Hinzufügen einer My-Metal-Folie können wir das Kabel nicht nur vor elektrischen, sondern auch vor magnetischen Störungen abschirmen. Diese Kombination von Abschirmungen schränkt jedoch die Flexibilität des Kabels erheblich ein.


Mechanische Armierung

Es gibt drei gängige Methoden des mechanischen Schutzes. Habia bietet Edelstahlgeflechte anstelle von schweren verzinkten Stahldrähten an, da diese eine hohe Quetsch- und Durchschneidfestigkeit bieten, ohne so voluminös wie eine Armierung aus verzinktem Stahldraht zu sein. Aramidgeflechte können dort eingesetzt werden, wo das Kabel flexibel bleiben muss; sie bieten zudem eine hohe Durchschneidfestigkeit sowie eine hervorragende Zugfestigkeit.

Bei Habia sind wir auf die Entwicklung und Herstellung kundenspezifischer Kabel und Kabelbäume für anspruchsvolle Anwendungen spezialisiert. Dank unseres Zugangs zu einer breiten Palette an Metallen und Materialien können unsere erfahrenen Konstrukteure Sie hinsichtlich der idealen Abschirmungslösung für Ihre spezifische Anwendung beraten.
